Levantamento Topográfico Planialtimétrico com GNSS RTK e Inventário Arbóreo no Itanhangá: como garantir a base técnica para regularização de imóvel junto à Prefeitura e ao IPHAN

Regularizar um imóvel junto à Prefeitura do Rio de Janeiro — e, quando necessário, ao IPHAN — é um processo que começa muito antes da entrada de documentos no protocolo. Começa com um dado técnico preciso e rastreável: a planta planialtimétrica do imóvel, com coordenadas georreferenciadas, curvas de nível e todas as informações que os órgãos exigem para análise.

Neste projeto no bairro Itanhangá, Zona Oeste do Rio de Janeiro, a Ambiental & Drone realizou o levantamento topográfico planialtimétrico de um imóvel residencial de 2.000 m² utilizando receptor GNSS RTK Sokkia GRX3 — equipamento de alta precisão que permite o georreferenciamento direto em campo, com coleta de coordenadas no datum SIRGAS 2000. Simultaneamente, foi realizado o inventário arbóreo completo da propriedade, com localização georreferenciada de todos os 37 indivíduos arbóreos presentes no imóvel — integrado diretamente à planta topográfica.

O equipamento: receptor GNSS RTK e o que ele muda na precisão do levantamento

O receptor GNSS RTK (Real Time Kinematic) é um equipamento topográfico de alta precisão que utiliza sinais de múltiplas constelações de satélites — GPS, GLONASS, Galileo e BeiDou — com correção em tempo real por meio de estação de referência. O resultado é um posicionamento com precisão centimétrica diretamente no campo, sem a necessidade de processamento posterior de dados — o que reduz o tempo de levantamento e aumenta a confiabilidade das coordenadas entregues.

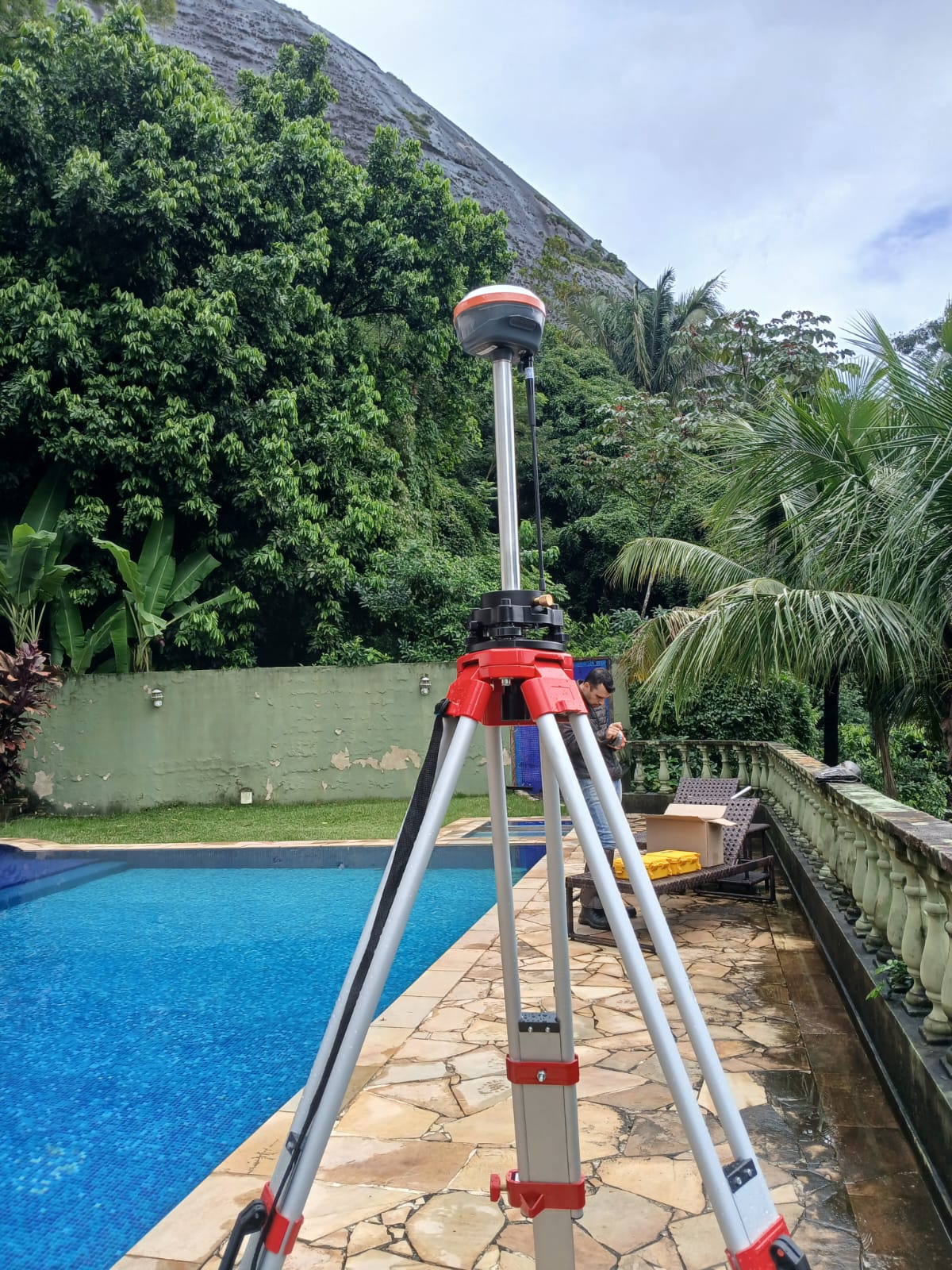

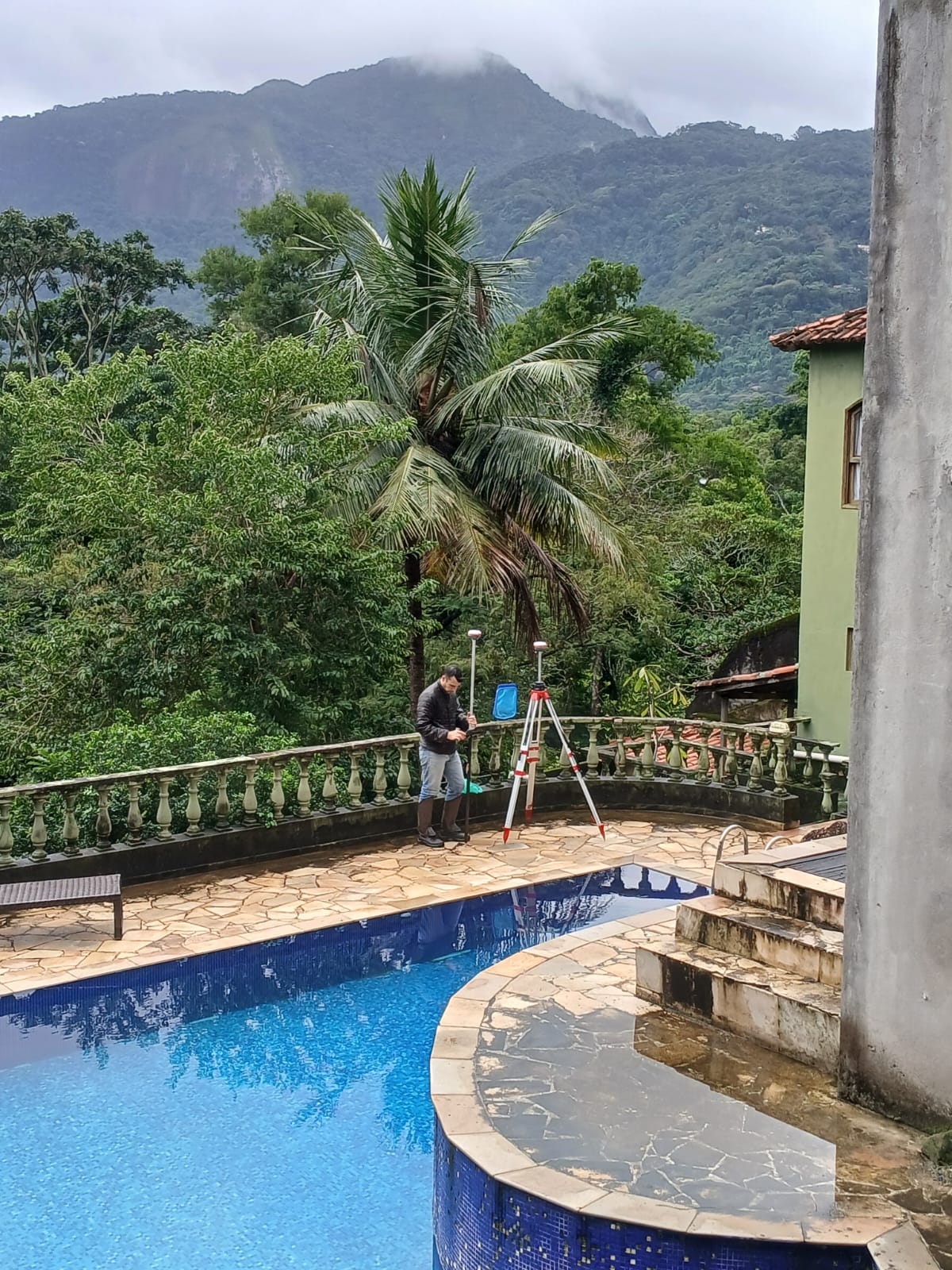

No levantamento do Itanhangá, o equipamento utilizado foi o Sokkia GRX3 — receptor GNSS de dupla frequência com suporte a seis constelações de satélites, referência em precisão para levantamentos cadastrais e topográficos. As coordenadas dos vértices do imóvel foram coletadas no sistema de referência SIRGAS 2000, no fuso UTM Zona 23S — padrão adotado pelo IBGE e exigido pelos órgãos de regularização fundiária e licenciamento no estado do Rio de Janeiro.

Para o processo de regularização junto à Prefeitura do Rio e ao IPHAN, essa precisão não é apenas um diferencial técnico — é uma exigência. Plantas com coordenadas imprecisas ou não georreferenciadas são rejeitadas nos protocolos de regularização, gerando retrabalho e atraso no processo.

O levantamento: o que foi medido e o que foi entregue

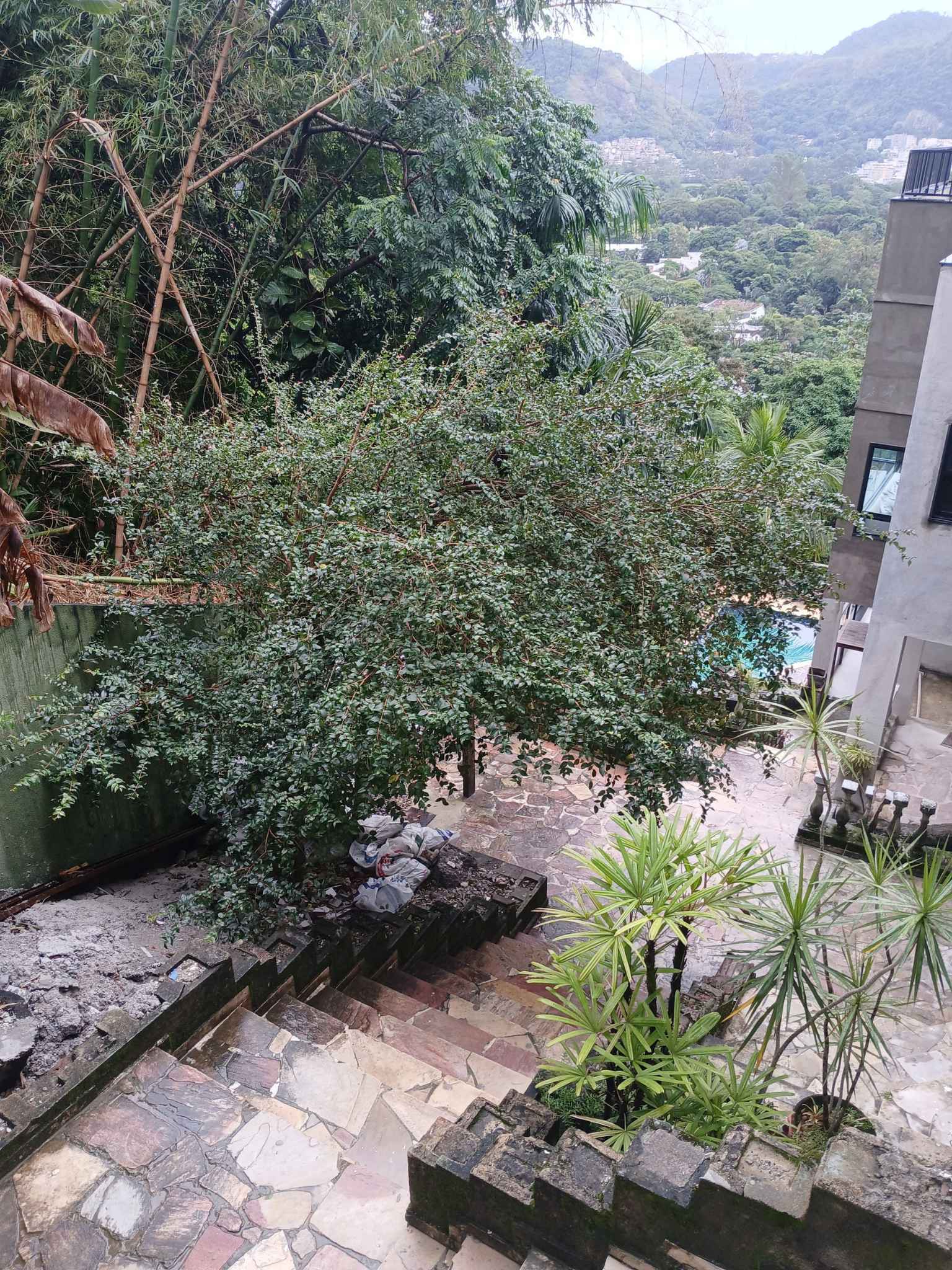

O levantamento planialtimétrico cobriu toda a área do imóvel — 2.000 m² — e gerou uma planta técnica completa contendo:

• Perímetro georreferenciado com 10 vértices — coordenadas UTM (SIRGAS 2000, Zona 23S) de cada ponto de divisa do imóvel
• Curvas de nível com equidistância de 1,00 metro — representação do relevo com precisão adequada para projetos de arquitetura e engenharia civil
• Localização e representação da edificação existente — casa, piscina, muros e demais estruturas construídas
• Delimitação do limite do lote — linha de divisa com confrontantes e vias
• Localização georreferenciada de todos os 37 indivíduos arbóreos presentes no imóvel — integrada ao inventário arbóreo
• Orientação magnética e indicação de declinação magnética — dados obrigatórios para regularização cartográfica
• Tabela de coordenadas dos vértices — pronta para uso em projetos de regularização

Todos os produtos foram entregues em formato digital (DWG/DXF) compatível com AutoCAD e demais softwares de projeto, além da planta impressa assinada pelo responsável técnico com TRT registrado no Conselho Regional dos Técnicos Industriais do Rio de Janeiro (CRT-RJ) — documentação exigida para protocolos junto à Prefeitura e ao IPHAN.

O inventário arbóreo: localização precisa de cada árvore integrada à planta

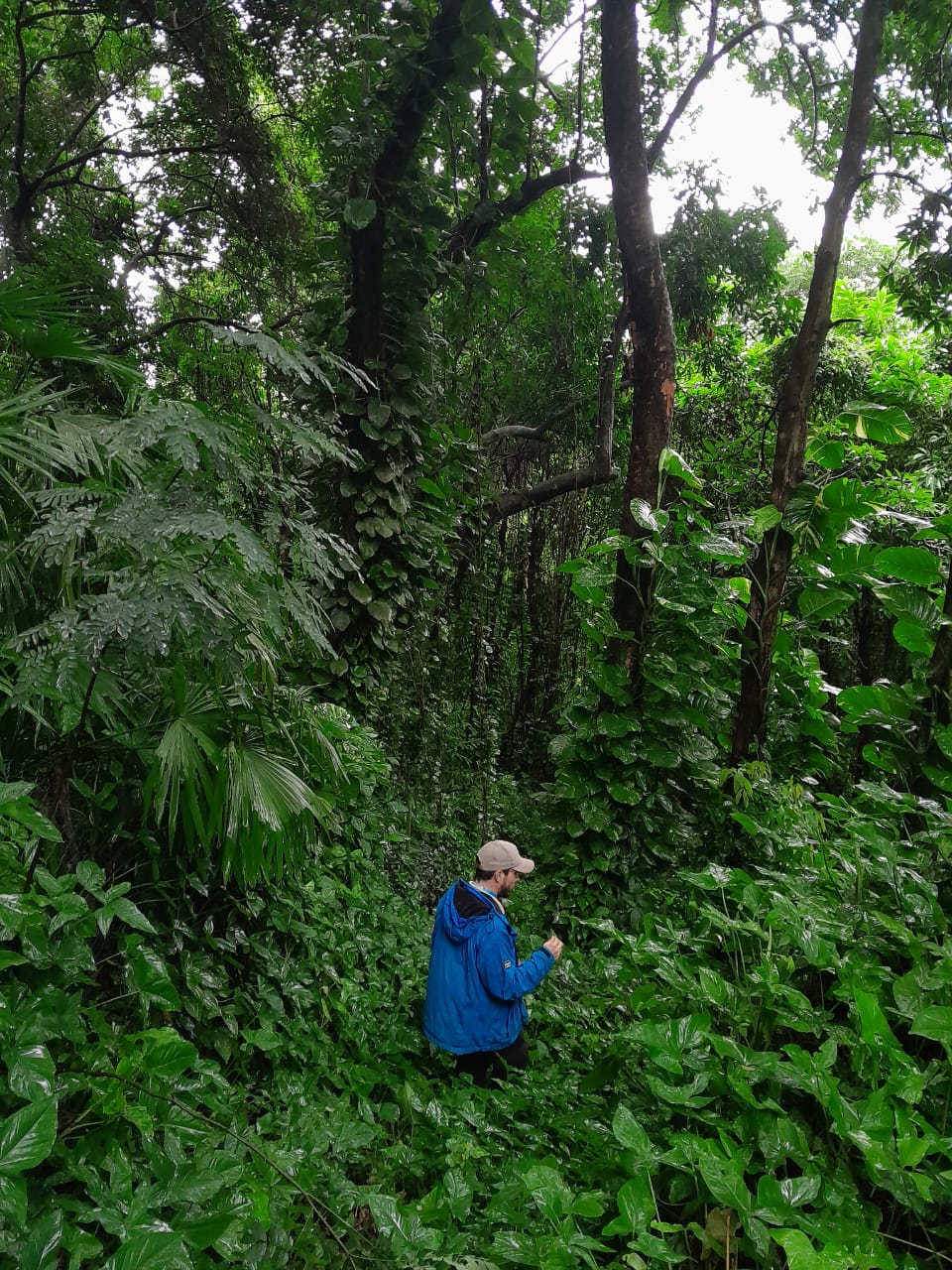

A demanda do projeto incluía não apenas o levantamento topográfico, mas também o inventário arbóreo completo da propriedade — com localização georreferenciada de cada árvore plotada diretamente sobre a planta planialtimétrica.

Ao todo, foram identificados e catalogados 37 indivíduos arbóreos no imóvel, com:

• Identificação botânica de cada espécie

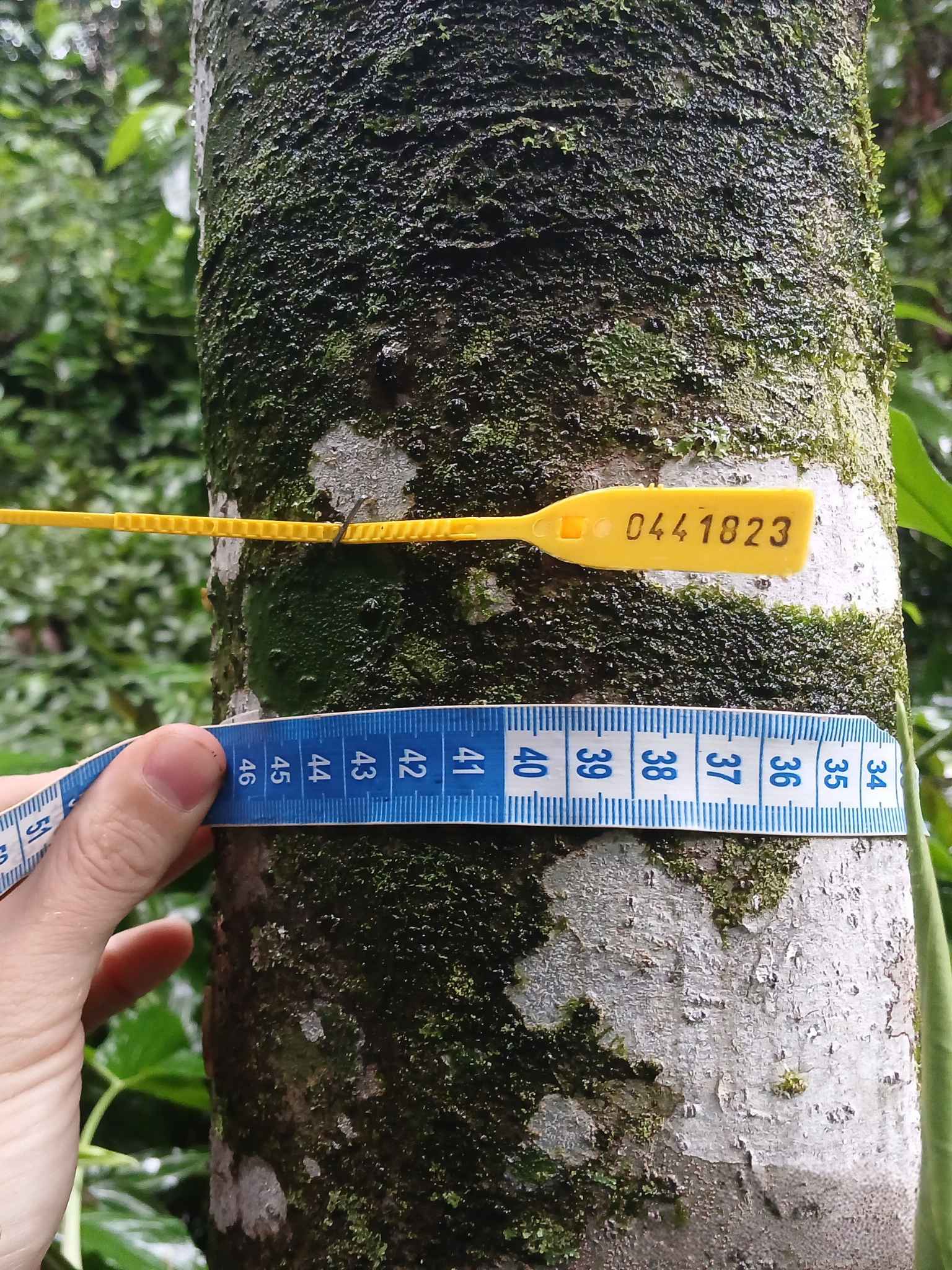

• Medição do Diâmetro à Altura do Peito (DAP)
• Avaliação das condições fitossanitárias
• Plotagem georreferenciada de cada indivíduo sobre a planta topográfica

A integração entre topografia e inventário arbóreo em um único produto técnico é especialmente relevante para processos de regularização que envolvem avaliação da vegetação existente — como nos casos em que a Prefeitura ou o IPHAN exigem a demonstração da localização das árvores em relação às edificações e aos limites do imóvel.

Regularização junto à Prefeitura do Rio e ao IPHAN: por que a base topográfica é o primeiro passo

O processo de regularização de imóveis no município do Rio de Janeiro — seja junto à Secretaria Municipal de Urbanismo (SMU) ou ao IPHAN, nos casos de imóveis em áreas de interesse histórico e cultural — exige documentação cartográfica precisa e atualizada como condição para análise do pedido.

A planta planialtimétrica georreferenciada é o documento-base que:

• Comprova os limites exatos do imóvel com coordenadas verificáveis
• Fornece a base para projetos de regularização arquitetônica e urbanística
• Subsidia análises de ocupação, recuos, taxa de permeabilidade e cobertura vegetal
• Permite ao órgão verificar a conformidade da ocupação com a legislação urbanística e ambiental vigente
• Documenta edificações existentes e vegetação presente — informações essenciais para o IPHAN em áreas de interesse cultural

Sem essa base técnica precisa, qualquer pedido de regularização está sujeito a exigências complementares, atrasos e rejeição documental pelos órgãos competentes.

Por que contratar levantamento topográfico com GNSS RTK em vez de métodos convencionais

O levantamento topográfico convencional com estação total exige a instalação de marcos de referência no campo e processamento posterior dos dados — um processo mais demorado e sujeito a erros de transposição. O receptor GNSS RTK elimina essas etapas: o posicionamento é feito diretamente em cada ponto levantado, com precisão centimétrica garantida em campo.

Para imóveis em área urbana como o Itanhangá — onde o acesso é limitado, a ocupação existente é densa e o processo de regularização exige documentação com prazo definido —, o GNSS RTK oferece:

• Velocidade de levantamento — redução significativa do tempo em campo em relação a métodos convencionais
• Precisão rastreável — coordenadas verificáveis e auditáveis pelo órgão de regularização
• Compatibilidade imediata — dados no datum SIRGAS 2000, padrão exigido pelos órgãos públicos
• Menor interferência no imóvel — sem necessidade de instalação de marcos físicos permanentes
